Замковая резьба API SPEC 5B (НКТ) для бурильных труб
Резьбовые пластины API SPEC 5B (НКТ) — API382 и API502: технический обзор и применение
Твердосплавные резьбовые пластины раздела API SPEC 5B (НКТ) — модели API382 и API502 — предназначены для силового нарезания крупной конической замковой резьбы на деталях бурового и нефтегазового оборудования на токарных станках с ЧПУ. В каталоге «Osnasteel» представлены специализированные треугольные пластины для изготовления и ремонта бурильных замков, утяжеленных бурильных труб (УБТ), ниппелей, муфт, переводников и буровых долот из высокопрочных легированных сталей. Усиленная трехгранная конструкция пластин API382 и API502 с тремя рабочими вершинами уверенно выдерживает высокие радиальные и боковые нагрузки при прорезании глубокого и широкого замкового профиля.
Основные параметры резьбы API SPEC 5B (НКТ) — API382 / API502
Главное преимущество в работе: Резьбовые соединения бурильной и трубной колонны воспринимают экстремальный крутящий момент, изгиб и ударные нагрузки при работе в скважине. Шлифованные треугольные пластины API382 и API502 точно формируют калиброванный радиус впадины и широкую плоскую площадку вершины витка, исключая концентраторы напряжений и усталостный обрыв резьбовых замков.
Критерии выбора и эксплуатации резьбовых пластин API SPEC 5B (НКТ) — API382 и API502

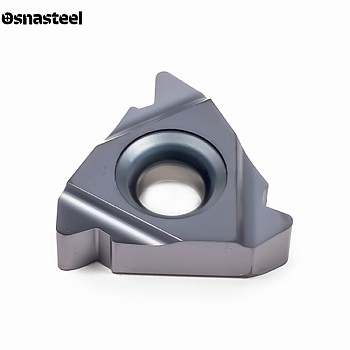

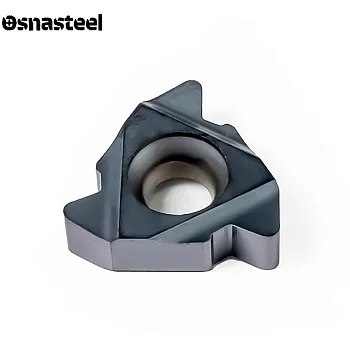

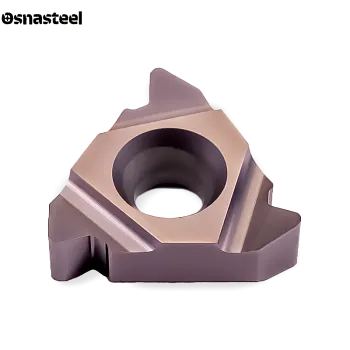

НАЗНАЧЕНИЕ ПЛАСТИНЫ API382 (ПРОФИЛЬ V-038R)

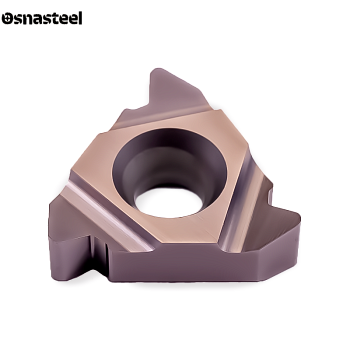

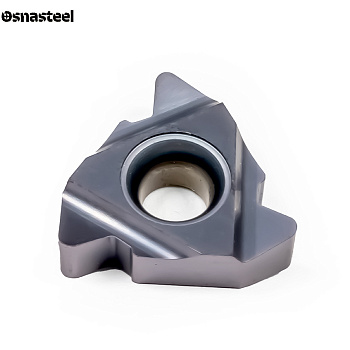

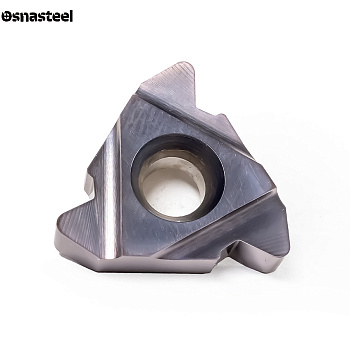

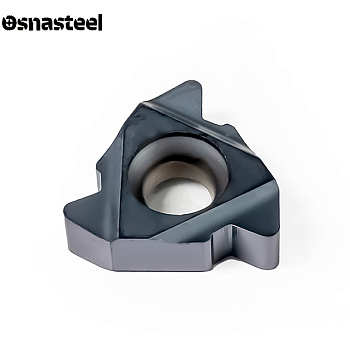

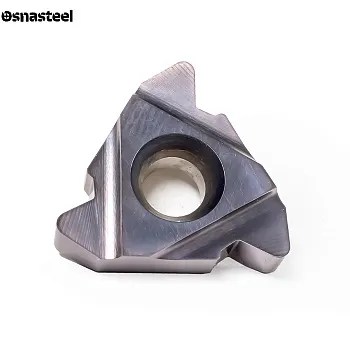

Пластина API382 формирует самый востребованный в бурении замковый профиль V-038R с шагом 4 нитки на дюйм (6.35 мм) и конусностью 1:6 (уклон 2 дюйма на фут). Буква «R» и индекс 38 означают скругленную впадину с радиусом 0.038 дюйма (0.97 мм). Применяется для нарезания большинства типоразмеров замковых резьб (З-резьб) на бурильных трубах и переводниках.

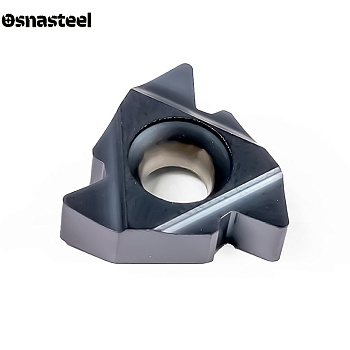

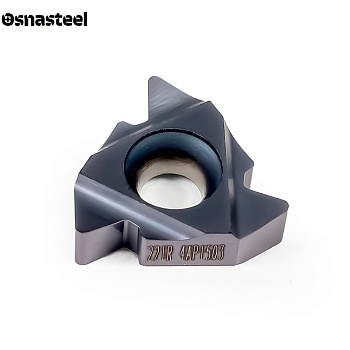

НАЗНАЧЕНИЕ ПЛАСТИНЫ API502 (ПРОФИЛЬ V-050)

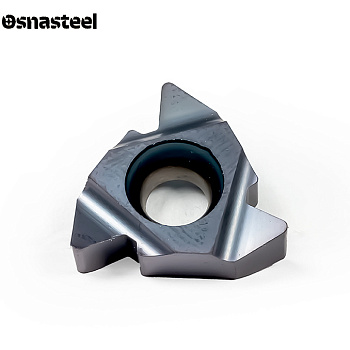

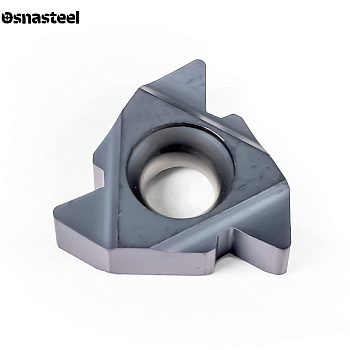

Пластина API502 предназначена для тяжелого замкового профиля V-050 с шагом 4 нитки на дюйм (6.35 мм) и конусностью 1:4 (уклон 3 дюйма на фут) или 1:6. Индекс 50 указывает на увеличенную ширину плоского среза вершины и впадины — 0.050 дюйма (1.27 мм). Используется для силовых крупногабаритных замковых резьб на толстостенных УБТ и буровых долотах.

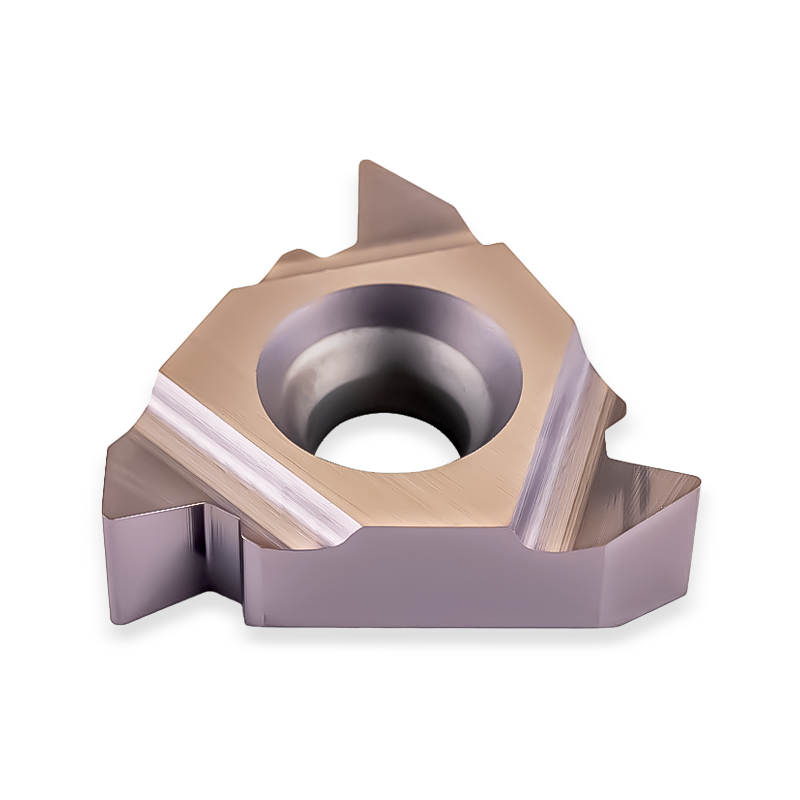

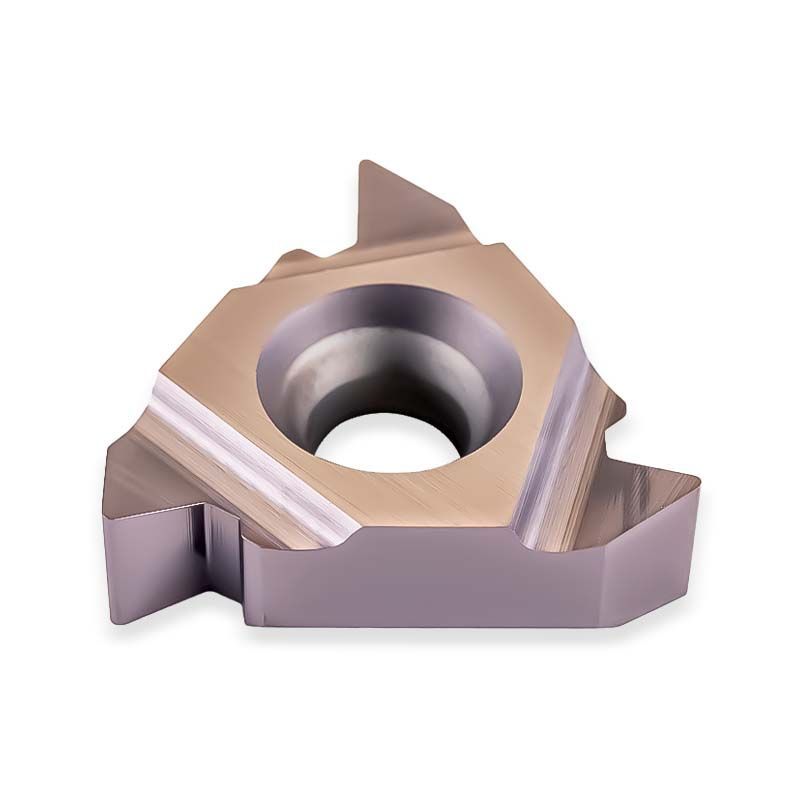

УСИЛЕННАЯ ТРЕУГОЛЬНАЯ ФОРМА: 3 РАБОЧИХ ЗУБА
Пластины API382 и API502 выполнены в массивном треугольном форм-факторе увеличенной толщины и имеют 3 полноценные режущие вершины. Трехгранная геометрия с широким основанием надежно фиксируется в гнезде державки без смещения под нагрузкой. При износе одной кромки оператор поворачивает треугольную пластину на следующую грань, получая три ресурса с одной пластины.
НАРУЖНАЯ НИППЕЛЬНАЯ И ВНУТРЕННЯЯ МУФТОВАЯ ОБРАБОТКА
Из-за высокой конусности замковой резьбы (1:4 или 1:6) и большой глубины профиля важно правильно подбирать исполнение инструмента под наружное точение ниппеля или внутреннюю расточку муфты. Точная посадка треугольной пластины в специальную замковую державку обеспечивает правильный угол наклона профиля зуба относительно образующей конуса детали.
ПРЕДВАРИТЕЛЬНАЯ ПРОТОЧКА КОНУСА НИППЕЛЯ И МУФТЫ
Замковая резьба с профилями V-038R и V-050 всегда нарезается на крутом конусе (1:4 или 1:6, что соответствует уклону на диаметр 25% или 16.6%). Перед запуском резьбового цикла коническую поверхность ниппеля или внутреннюю расточку муфты протачивают в точный размер по чертежу, так как чистота предварительного конуса напрямую определяет геометрическую точность вершин витка.
СХЕМА ВРЕЗАНИЯ ЧПУ НА СТАЛЯХ 40ХН2МА И 38ХН3МФА
Бурильные замки и переводники изготавливают из вязких хромоникелевых и хромомолибденовых поковок (40ХН2МА, 38ХН3МФА, 40ХМФА) с высокой ударной вязкостью. Крупный шаг 6.35 мм (4 TPI) требует большого съема металла из впадины. Обязательно применяйте модифицированное боковое или чередующееся (шахматное) врезание, чтобы избежать вибрации и скола вершины зуба.
СПЕЦИАЛЬНЫЕ ДЕРЖАВКИ И ЖЕСТКОСТЬ СИСТЕМЫ
Массивные треугольные пластины API382 и API502 устанавливаются в специальные усиленные державки с жестким прижимом. При расточке внутренних замковых резьб в глубоких муфтах используйте расточные оправки максимально возможного диаметра (от 40–50 мм и выше) или антивибрационные державки с внутренним подводом СОЖ, чтобы исключить отжим инструмента на чистовых проходах.
ТВЕРДЫЙ СПЛАВ PVD И РАЗБИВКА ЧИСЛА ПРОХОДОВ
Для уверенной работы по термоулучшенным буровым сталям пластины API382 и API502 изготавливаются из прочных мелкозернистых сплавов с термостойким PVD-покрытием (TiAlN). Полная глубина замкового профиля выбирается за 14–22 прохода: от 0.25–0.30 мм на первых черновых проходах с плавным снижением до 0.05–0.07 мм на финальных калибрующих проходах под обильным потоком СОЖ.
