Резьбовые пластины STACME (укороченная трапецеидальная резьба 29°): технический обзор и применение

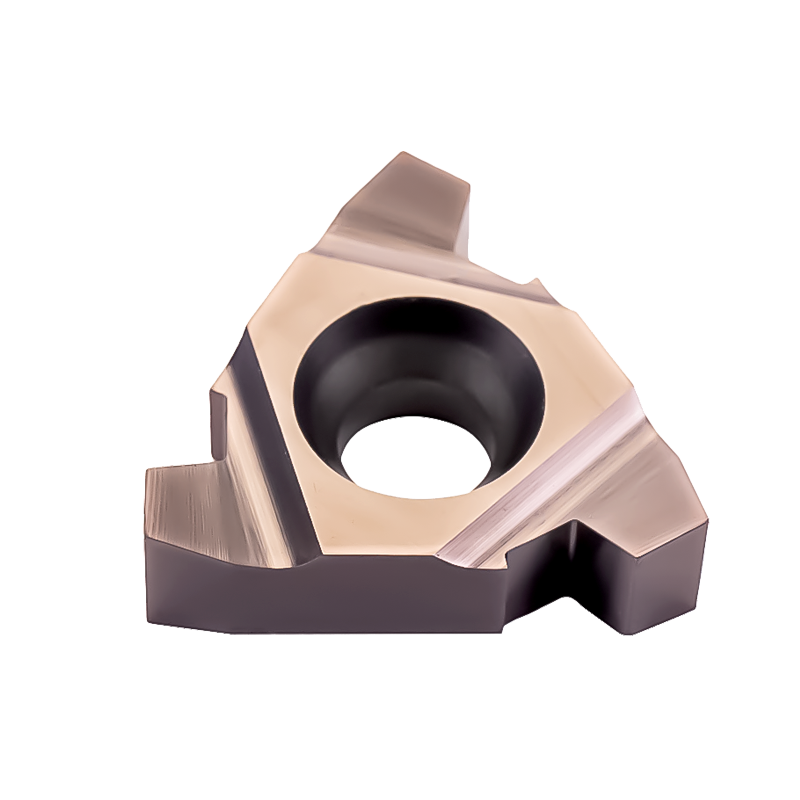

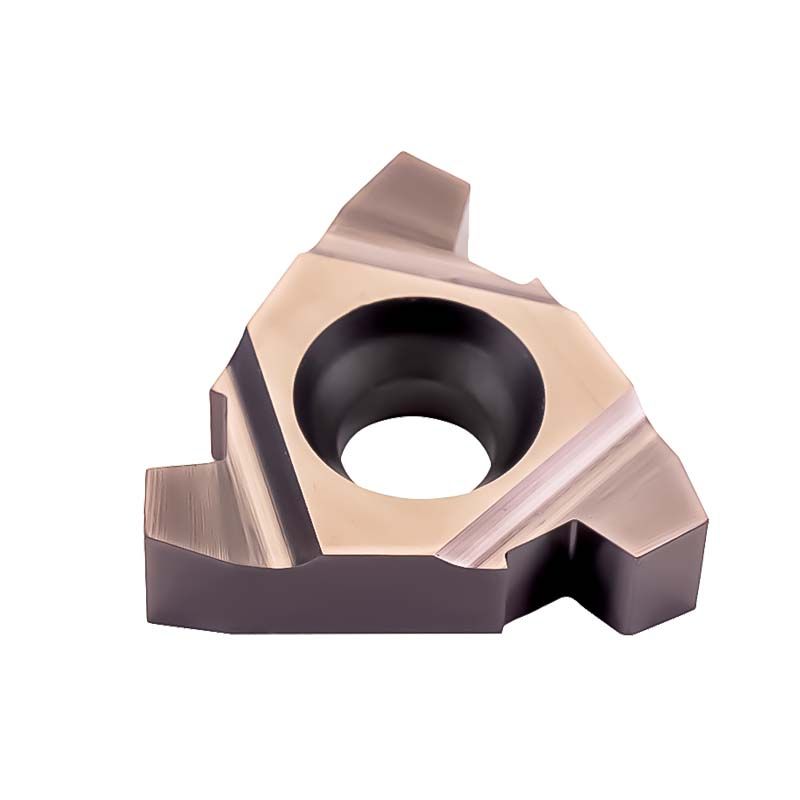

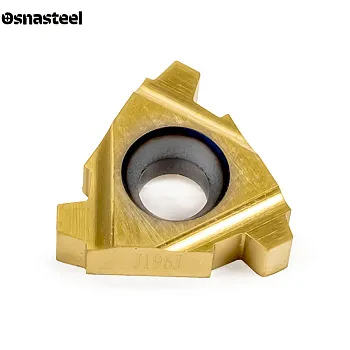

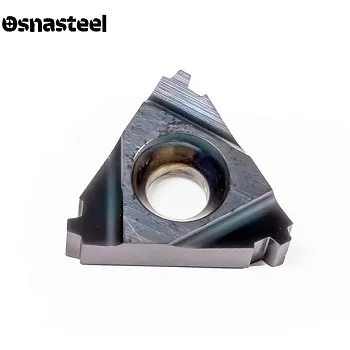

Твердосплавные резьбовые пластины стандарта STACME (Stub ACME) предназначены для точного нарезания наружной и внутренней укороченной дюймовой трапецеидальной резьбы с углом профиля 29° на токарных станках с ЧПУ. В каталоге «Osnasteel» представлены пластины STACME для обработки конструкционных и легированных сталей, нержавеющих сплавов, чугунов и бронзы. За счет уменьшенной высоты витка такой профиль идеально подходит для тонкостенных труб, полых валов, штоков запорной арматуры и нефтегазовых муфт, где обычная глубокая трапецеидальная резьба ослабила бы стенку детали. Инструмент полного профиля одновременно прорезает широкую впадину, формирует боковые стенки и калибрует плоскую вершину витка за один цикл.
Основные параметры укороченной резьбы STACME
Главное преимущество в работе: Уменьшенная глубина профиля STACME снижает объем снимаемого металла и радиальную нагрузку на резец почти на 40% по сравнению с обычной резьбой ACME. Это позволяет нарезать мощную силовую резьбу в отверстиях малого диаметра и на тонкостенных заготовках без прогиба и вибраций.
Критерии выбора и эксплуатации резьбовых пластин STACME
ОТЛИЧИЕ STACME ОТ СТАНДАРТНОЙ РЕЗЬБЫ ACME И TR
Технологам и операторам важно различать три трапецеидальных профиля: метрическая резьба TR имеет угол 30°, а дюймовые ACME и STACME — угол 29°. При этом между собой пластины ACME и STACME одного шага не взаимозаменяемы: у STACME зуб значительно короче по высоте и шире по плоской вершине, что задает совершенно другую глубину врезания.
ВЫБОР ШАГА (ОТ 16 ДО 2 НИТОК НА ДЮЙМ)
Шаг резьбы STACME измеряется в количестве ниток на один дюйм (25.4 мм). Наиболее востребованы в машиностроении и нефтегазовом секторе шаги 16, 12, 10, 8, 6, 5, 4 и 3 нитки на дюйм. Поскольку пластина имеет полный профиль и калибрует наружный диаметр витка, она подбирается строго под конкретный шаг, указанный в чертеже детали.
НАРУЖНАЯ (ER / EL) И ВНУТРЕННЯЯ (IR / IL) РЕЗЬБА
Для обеспечения радиального зазора в резьбовой паре глубина впадины и ширина калибрующей полки у винта и гайки различаются. Пластины с маркировкой «ER / EL» применяются для нарезания наружной резьбы на валах и ниппелях, а «IR / IL» — для расточки внутренней резьбы в гайках и переводниках. Буквы «R» и «L» определяют правое или левое направление витка.
РАЗМЕР ПЛАСТИНЫ (16, 22, 27)

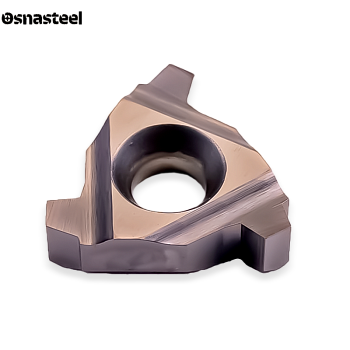

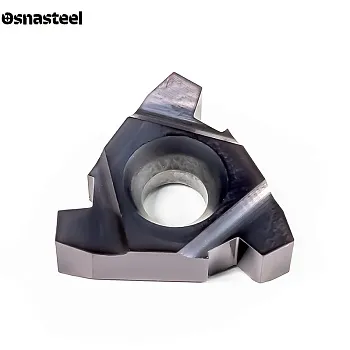

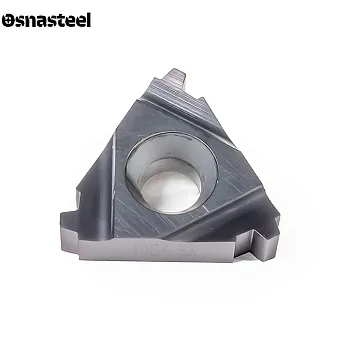

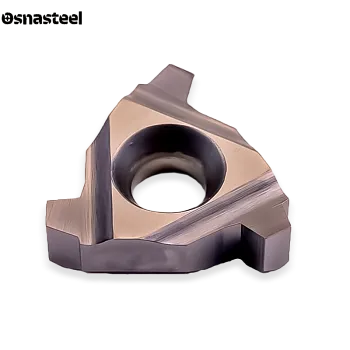

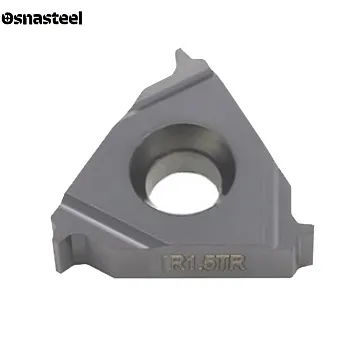

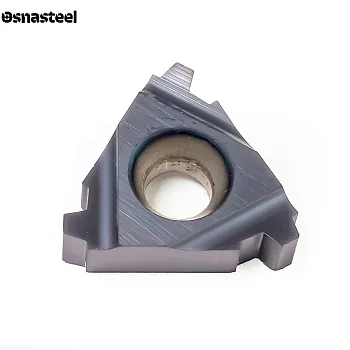

За счет укороченной высоты зуба многие шаги STACME (от 16 до 6 ниток на дюйм) успешно перекрываются базовым размером пластины 16 (16ER / 16IR). Для крупных силовых шагов (5, 4, 3 и 2 нитки на дюйм), где ширина вершины зуба существенно возрастает, применяются массивные и прочные пластины размера 22 и 27.
ТОЧНАЯ ПОДГОТОВКА ДИАМЕТРА ЗАГОТОВКИ
Пластина полного профиля STACME одновременно прорезает трапецеидальную канавку и зачищает плоские вершины резьбы. Перед началом цикла заготовку протачивают в номинальный размер резьбы по чертежу или с минимальным припуском 0.03–0.05 мм на сторону. Завышать диаметр нельзя, чтобы широкая калибрующая кромка не врезалась в лишний металл.
БОКОВОЕ ВРЕЗАНИЕ ПРИ ТРАПЕЦЕИДАЛЬНОМ ПРОФИЛЕ
У трапецеидальной резьбы 29° очень крутые боковые стенки (угол наклона всего 14.5° на сторону) и широкое плоское дно. Чтобы избежать затирания трех поверхностей одновременно и предотвратить вибрации, на станках с ЧПУ применяют боковое врезание под углом 13.5°–14° или переменное врезание вразбежку (поочередно левой и правой гранью зуба).
КОРРЕКЦИЯ НАКЛОНА ОПОРНЫМИ ПЛАСТИНАМИ
При нарезании крупных шагов (8, 6, 4 нитки на дюйм) или многозаходных резьб STACME угол подъема винтовой линии заметно увеличивается. Из-за крутого профиля трапеции (14.5°) малейшее несовпадение наклона приводит к подрезанию боковой стенки витка. Для защиты пластины в державку устанавливают сменную опорную пластину с нужным углом наклона.
ТВЕРДЫЕ СПЛАВЫ И ОБИЛЬНАЯ ПОДАЧА СОЖ
Пластины STACME изготавливаются со шлифованным по контуру трапецеидальным зубом из прочных мелкозернистых твердых сплавов с износостойким PVD-покрытием. Поскольку плоская вершина зуба формирует широкую и жесткую ленточную стружку, обязательна мощная подача СОЖ прямо в зону резания для охлаждения кромки и вымывания стружки из впадины.
