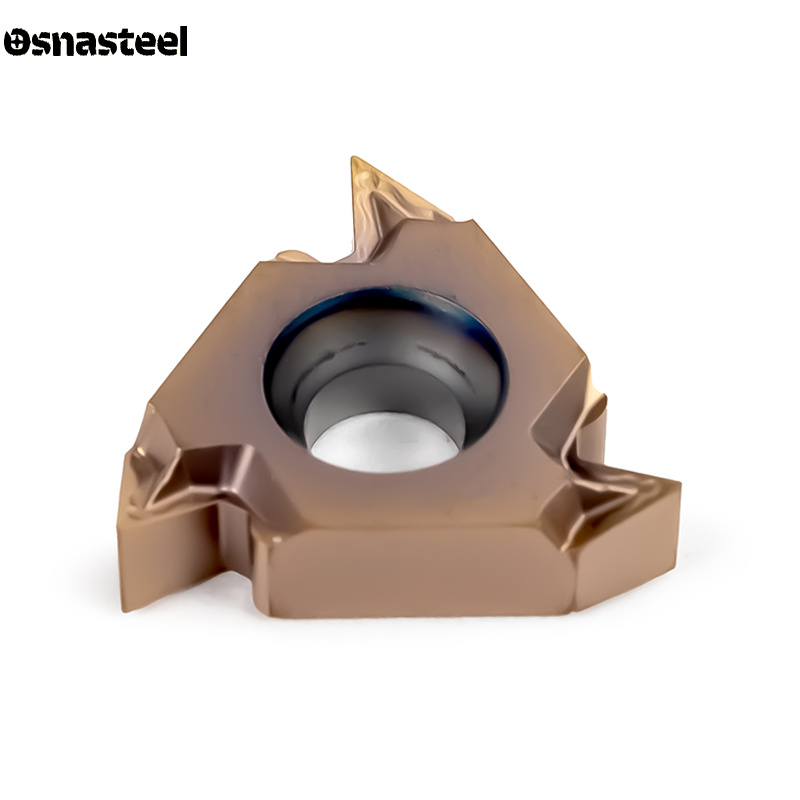

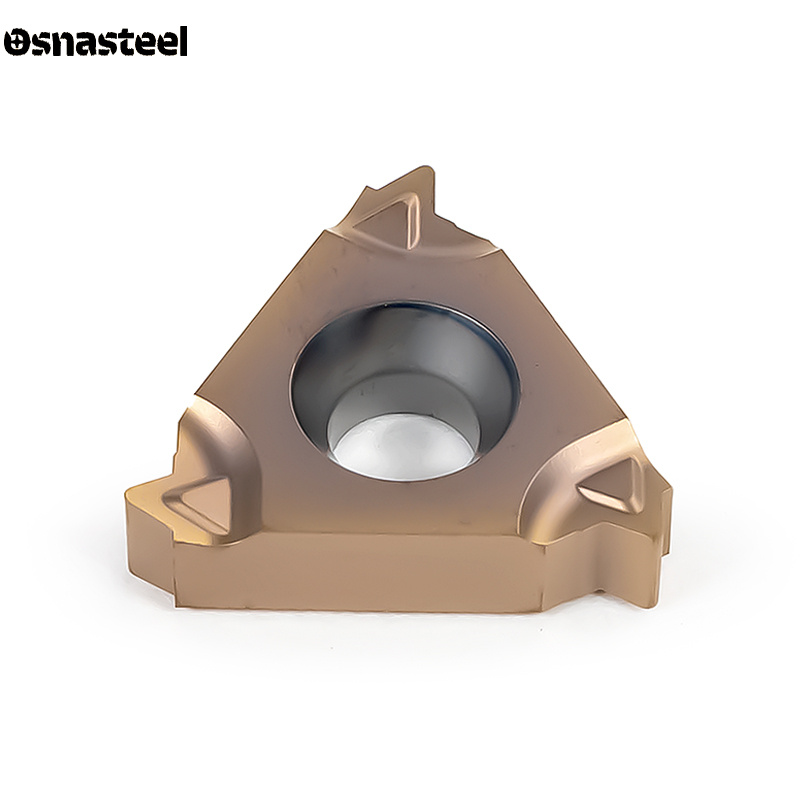

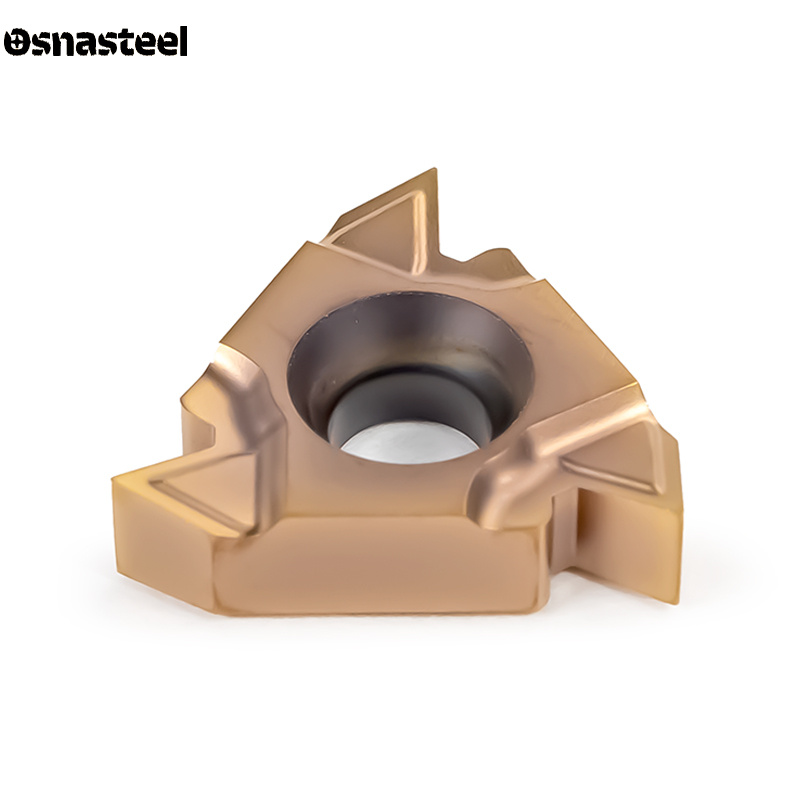

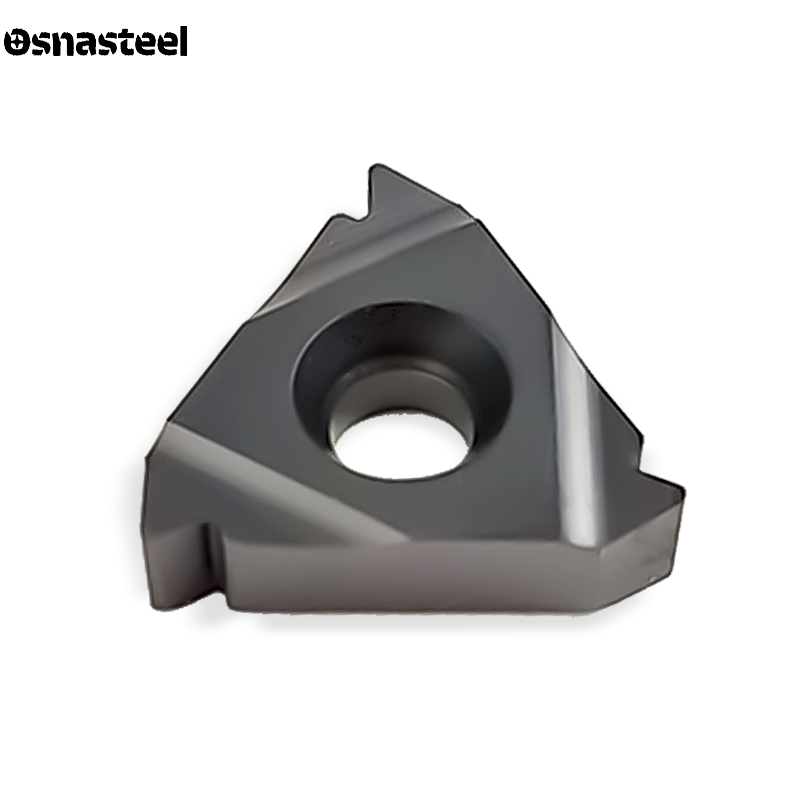

Твердосплавные резьбовые пластины с неполным профилем 55° и 60° — это универсальный инструмент для нарезания широкого спектра наружных и внутренних резьб различного шага одной пластиной на токарных станках с ЧПУ. В каталоге «Osnasteel» представлены пластины неполного профиля для обработки сталей, нержавеющих сплавов, чугунов и цветных металлов. В отличие от полнопрофильного инструмента, такая пластина прорезает только впадину и боковые стенки витка, не срезая вершину гребня. Это позволяет держать на складе минимум позиций инструмента для выполнения самых разнообразных заказов.
Главное преимущество в работе: Одна пластина неполного профиля (например, с маркировкой 16ER AG60 или 16ER AG55) способна нарезать любые шаги в диапазоне от 0.5 до 3.0 мм. Это оптимальное решение для мелкосерийного, ремонтного и инструментального производства, где требуется быстро переходить с одного шага или диаметра резьбы на другой без смены резьбовой пластины.
Буквы перед углом профиля указывают диапазон шагов, который перекрывает пластина: индекс «A» (A60 / A55) рассчитан на мелкие шаги 0.5–1.5 мм (48–16 TPI); индекс «G» (G60 / G55) — на средние шаги 1.75–3.0 мм (14–8 TPI); универсальный индекс «AG» (AG60 / AG55) объединяет оба диапазона и режет шаги от 0.5 до 3.0 мм. Для крупных шагов (3.5–5.0 мм и 5.5–6.0 мм) применяются индексы «N» и «Q».
Профиль 60° используется для всего стандартного метрического крепежа по ГОСТ / ISO, а также унифицированных дюймовых резьб UN. Профиль 55° применяется в сантехнической, гидравлической и трубной арматуре для нарезания трубной цилиндрической резьбы (ГОСТ 6357) и британской дюймовой резьбы Витворта.
Поскольку пластина неполного профиля не обрезает вершины витков, диаметр заготовки перед резьбонарезанием нужно сразу проточить проходным резцом строго в чистовой размер резьбы (по таблицам допусков для вала или отверстия). Кроме того, после нарезания резьбы рекомендуется пройтись проходным резцом по верхушкам, чтобы снять выдавленный заусенец.
Чтобы одна пластина могла резать и мелкий, и крупный шаг (например, от 0.5 до 3.0 мм в серии AG60), радиус при вершине ее зуба выполнен минимальным — под самый мелкий шаг (около 0.05–0.08 мм). Поэтому при нарезании крупных шагов (2.0–3.0 мм) нужно внимательно следить за нагрузкой, чтобы не перегреть и не сколоть острый носик пластины.
Основной ходовой габарит пластин — 16 (16ER / 16IR) для шагов до 3.0 мм. Для малых отверстий используются пластины размера 08 и 11, а для крупных шагов от 3.5 мм — пластины размера 22 и 27. Маркировка «ER/EL» предназначена для наружной резьбы, а «IR/IL» — для внутренней расточки резьбы в отверстиях.
Из-за острого радиуса при вершине зуба для пластин неполного профиля особенно важно применять боковое врезание вдоль одной грани (под углом 29° для профиля 60° и 27° для профиля 55°). Резьбу нарезают за 6–18 проходов (на 1–2 прохода больше, чем для полного профиля на том же шаге), плавно уменьшая глубину врезания к концу цикла.
Для защиты тонкой вершины от выкрашивания пластины неполного профиля изготавливают из вязких мелкозернистых твердых сплавов с гладким износостойким PVD-покрытием. Шлифованные пластины обеспечивают чистый рез без задиров и налипания металла как на углеродистых сталях (P), так и на вязких нержавеющих сплавах (M).
Подача станка задается строго равной шагу нарезаемой резьбы (f = P). При переходе на крупные шаги на небольших диаметрах проверяйте угол подъема витка и при необходимости меняйте опорную пластину в державке. Обязательна обильная подача СОЖ в зону резания для охлаждения острой вершины зуба и вымывания стружки.
Мы поставляем универсальные трехгранные пластины с неполным профилем 55° и 60° (серии A60, G60, AG60, A55, G55, AG55, N60, N55) для наружного и внутреннего резьбонарезания на станках с ЧПУ. Воспользуйтесь фильтрами каталога для быстрого выбора по размеру пластины, диапазону шагов и обрабатываемому материалу. Специалисты Osnasteel помогут подобрать державки, опорные пластины и оптимальные режимы резания под ваше производство.
