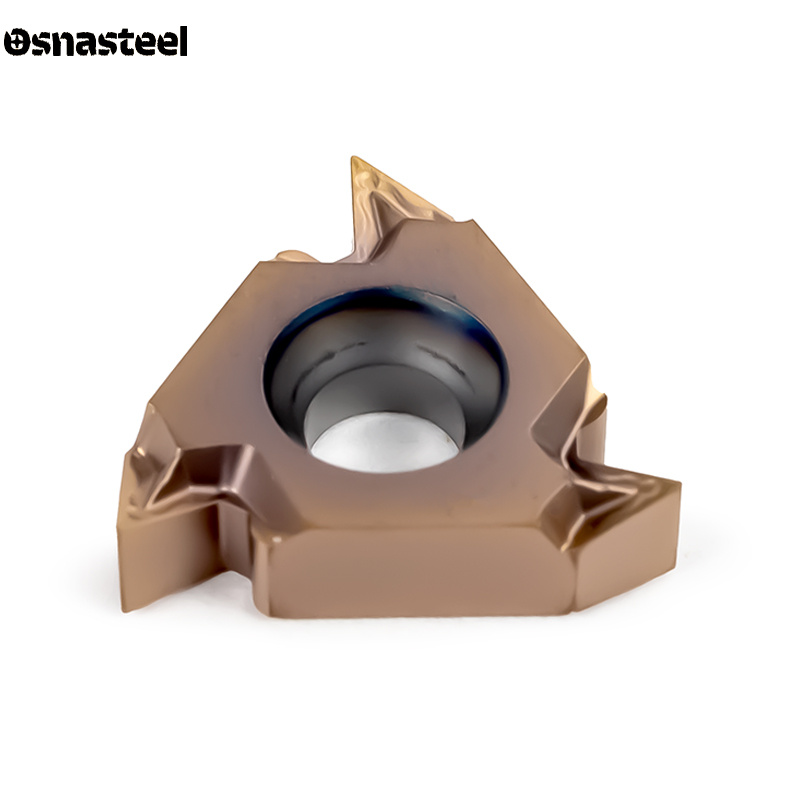

Твердосплавные резьбовые пластины стандарта BSPT предназначены для точного нарезания наружной и внутренней конической дюймовой резьбы на токарных станках с ЧПУ. В каталоге «Osnasteel» представлены пластины BSPT для обработки сталей, нержавеющих сплавов, чугунов и цветных металлов. Инструмент полного профиля одновременно прорезает впадину, формирует боковые стенки витка и калибрует скругленные вершины резьбы по конусу 1:16, обеспечивая высокую герметичность трубных соединений без зазоров по профилю.
Главное преимущество в работе: Пластина полного профиля BSPT за один цикл формирует правильный радиус на вершинах и во впадинах конического витка. При свинчивании такой профиль плотно заклинивается без зазоров по гребням, гарантируя 100% герметичность фитингов, штуцеров и арматуры высокого давления.
В стандарте ГОСТ 6211-81 (BSPT) всего четыре основных шага, привязанных к диаметру трубы: 28 ниток на дюйм (шаг 0.907 мм) — для резьбы 1/16" и 1/8"; 19 ниток (шаг 1.337 мм) — для 1/4" и 3/8"; 14 ниток (шаг 1.814 мм) — для 1/2" и 3/4"; 11 ниток (шаг 2.309 мм) — для всех труб от 1 дюйма и выше. Одна пластина на 11 ниток закрывает потребность по всем крупным диаметрам.
В отличие от метрической резьбы, профиль BSPT полностью симметричен — радиусы скругления на вершине и во впадине одинаковы. При этом пластины разделяются на наружные (ER/EL — для штуцеров и сгонов R) и внутренние (IR/IL — для муфт Rc) за счет специальных задних углов резца, защищающих пластину от затирания в отверстии.
Основной рабочий габарит на производстве — 16 (16ER / 16IR), который перекрывает все стандартные шаги BSPT (от 28 до 11 ниток на дюйм). Для расточки внутренней резьбы в малых отверстиях (1/8"–1/4") применяют компактные пластины размера 11, а для серийного точения крупных труб с шагом 11 ниток — усиленные пластины размера 22.
Поскольку пластина BSPT имеет полный профиль и калибрует вершины витков, заготовку перед резьбонарезанием необходимо предварительно проточить проходным или расточным резцом под конус 1:16 (уклон 1°47' на сторону). Если резать коническую резьбу по прямому цилиндру, в начале захода пластина будет снимать избыточный припуск по диаметру и быстро выйдет из строя.
На станках с ЧПУ коническая резьба нарезается с одновременным движением по двум осям (X и Z). Чтобы снизить нагрузку на режущую кромку и избежать дробления, задается боковое врезание вдоль одной стенки профиля (под углом 27°). Резьба формируется за 7–15 проходов с плавным уменьшением глубины съема к финишному проходу.
Технологам и операторам важно не путать трубную коническую резьбу BSPT с американским стандартом NPT: обе резьбы имеют конусность 1:16, но у BSPT угол профиля равен 55° и вершины скруглены, а у NPT угол составляет 60° с плоским срезом вершин и другим числом ниток на дюйм. Детали и пластины этих стандартов между собой несовместимы.
Трубная арматура чаще всего изготавливается из вязких конструкционных сталей, нержавеющих сплавов и латуни. Пластины BSPT производятся из прочных мелкозернистых твердых сплавов с гладким PVD-покрытием, которое предотвращает налипание металла на калибрующие радиусы зуба и обеспечивает чистую поверхность витка без задиров.
В конической резьбе рабочий диаметр меняется по длине, поэтому годность детали проверяется специальными коническими калибрами-кольцами и пробками по базовому торцу. Для стабильного размера и своевременного вымывания стружки из зоны резания необходима обильная подача СОЖ на протяжении всего цикла.
Мы поставляем сменные резьбовые пластины полного профиля BSPT для наружного (ER/EL) и внутреннего (IR/IL) нарезания конической трубной резьбы по ГОСТ 6211-81 на станках с ЧПУ. Воспользуйтесь фильтрами нашего каталога для быстрого подбора по размеру пластины (11, 16, 22), шагу (от 28 до 11 ниток на дюйм) и обрабатываемому материалу. Технические специалисты Osnasteel помогут подобрать резьбовые державки, опорные пластины и оптимальные режимы резания под ваши задачи.
