Резьбофрезерование на станках с ЧПУ — это высокопроизводительная и безопасная альтернатива метчикам, особенно при работе с дорогостоящими деталями, асимметричными заготовками и труднообрабатываемыми сплавами. В каталоге «Osnasteel» представлены сменные твердосплавные пластины для резьбовых фрез, перекрывающие все ключевые стандарты профилей: Метрическую (ISO), Дюймовую (UN), Трубную цилиндрическую (G/BSPP/W) и коническую (NPT, BSPT).
В отличие от метчика, одной и той же резьбофрезерной пластиной можно нарезать как правую, так и левую резьбу, а также обрабатывать глухие и сквозные отверстия. Кроме того, исключен риск заклинивания инструмента в детали — при износе пластины деталь не отправляется в брак.
Геометрия зубьев пластины строго повторяет профиль будущей резьбы. Для общего машиностроения выбирайте Метрическую (ISO) или Дюймовую (UN) резьбу (угол 60°). для пневматики и гидравлики — трубные резьбы Витворта (G/BSPP, 55°) или конические (NPT, BSPT), обеспечивающие герметичность.

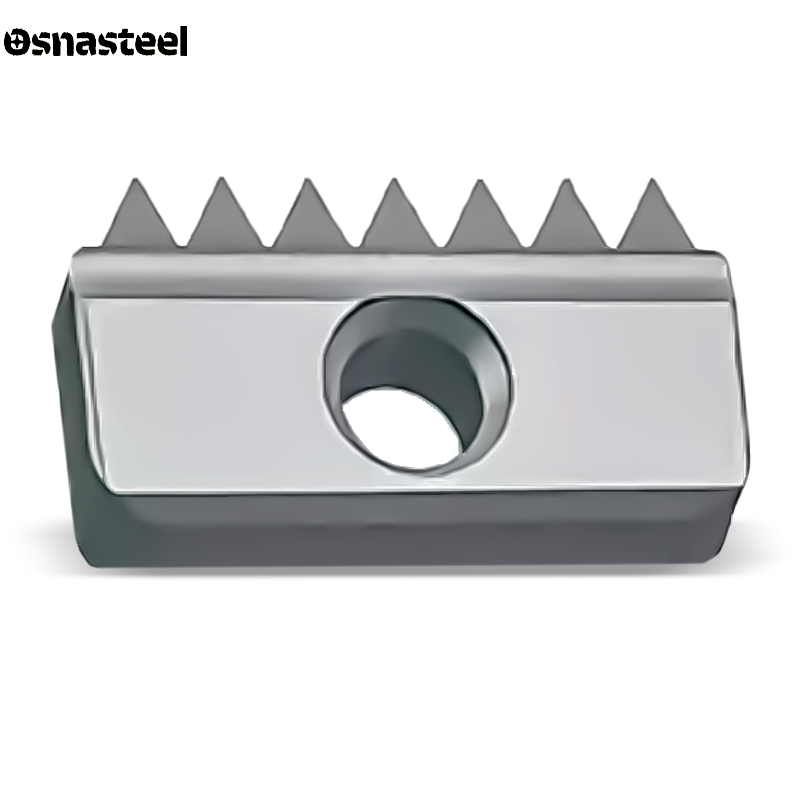

Многозубые («гребенчатые») пластины для резьбофрез привязаны к конкретному шагу (например, 1.5 мм, 2.0 мм или 14 TPI для дюймовых стандартов). Многозубая конструкция позволяет нарезать резьбу на всю глубину отверстия за один оборот фрезы по винтовой интерполяции.
Размер пластины (например, C14, C21) должен строго соответствовать посадочному гнезду корпуса резьбофрезы. Надежное базирование пластины в корпусе исключает микровибрации при прерывистом резании и гарантирует точное совпадение шага профиля.
Резьбофрезерование — это процесс с постоянными ударными нагрузками на зубья. Для обработки сталей (P), нержавейки (M) и чугуна (K) используются мелкозернистые сплавы с износостойкими гладкими PVD-покрытиями. Они сохраняют остроту режущей кромки и предотвращают образование нароста.
Для достижения максимальной стойкости пластины и идеальной шероховатости резьбы рекомендуется применять попутное фрезерование. При обработке глухих отверстий фреза опускается на дно и по винтовой спирали поднимается вверх, эффективно выводя стружку.
Мы поставляем высокоточные резьбофрезерные пластины для современных станков с ЧПУ. Используйте фильтры для удобного поиска по профилю, шагу и обрабатываемому материалу. Технологи Osnasteel готовы проконсультировать вас по программированию винтовой интерполяции и подбору оптимальных режимов резания.
