Патроны фрезерные

Патроны для фрезерных станков

Виды и особенности поставляемых патронов фрезеров

Фрезерный патрон — это оснастка, которую используют для закрепления сверл и фрез и передачи крутящего момента от шпинделя станка. Такая оправка надежно фиксирует режущий инструмент и повышает точность обработки.

Фрезерные патроны делят на следующие виды:

• цанговые;

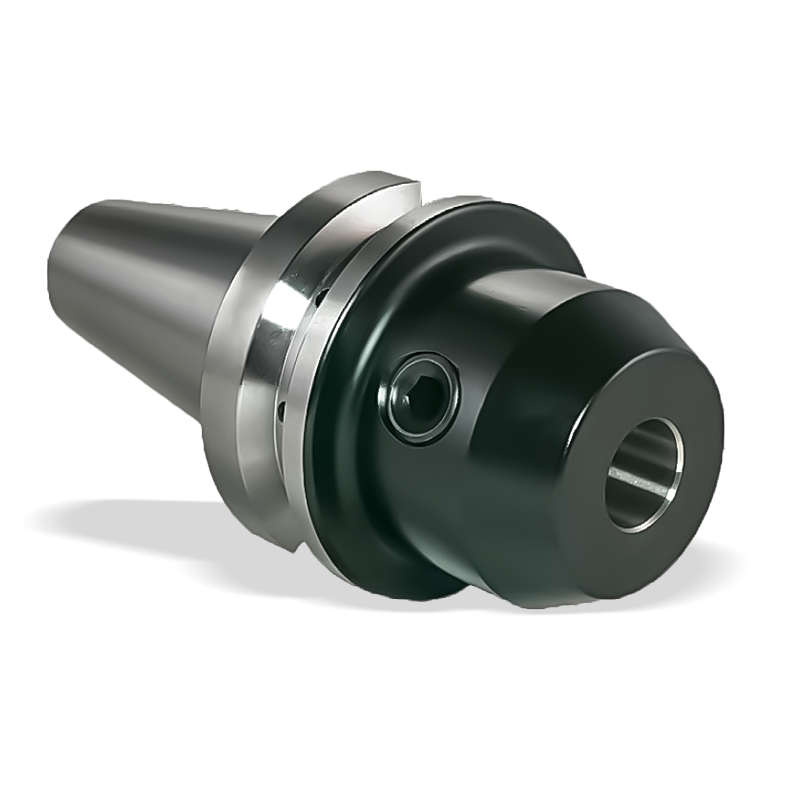

• Weldon;
• с конусом Морзе;
• для торцевых фрез;
• резьбонарезные;
• сверлильные.

Первая группа — это цанговые патроны для фрезерного оборудования, которые часто используют в станках с числовым программным управлением. Конструкция состоит из втулки, одну сторону которой закрепляют в шпинделе станка, а на другой фиксируют режущий инструмент.

Сверлильный патрон применяют для инструментов с цилиндрическим хвостовиком. Исполнения делятся на самозажимные и сменные.

Цанговые

Цанговые патроны используют в том числе для:

• фрез;
• сверл;
• фрез с хвостовиком Weldon;
• метчиков.

Для работы на станках с ЧПУ подходят исполнения с канавкой для манипулятора.

Оснастка классифицируется по типу хвостовика.

BT. Конические хвостовики надежно фиксируются, а силовой зажим обеспечивает быструю смену инструмента и сокращает время наладки.

BBT. Оправка и шпиндель контактируют по конусу и торцу, что исключает свободное пространство между ними. Благодаря этому шпиндель и держатель обеспечивают плавную работу без дребезжания и с лучшей радиальной жесткостью. В результате значительно повышается производительность резки.

NT. Не пригодны для работы на оборудовании с ЧПУ, так как нет канавки для манипулятора. Такие исполнения используют для закрепления инструментов с цилиндрическим хвостовиком.

HSK-A. При малых размерах такая фрезерная оправка подходит для металлообработки на высоких скоростях (40000-50000 об/мин). Установить токарный резец можно с помощью специального переходника. Для работы не требуется штревельный болт.

SK. Крутящий момент передают два паза, вырезанные на всю ширину фланца. Штревельный болт надежно фиксирует.

MTA/MTB. Оправки этого вида закрепляют режущий инструмент с цилиндрическим хвостовиком. Фиксацию в корпусе осуществляют зажимные цанги.

Сами цанги отличаются типоразмерами. Наиболее востребованы модели ER25, ER32, ER40.

Быстрозажимные

Быстрозажимные кулачковые патроны не требуют специального ключа для сжатия губок устройства. Оправки наиболее часто применяются для фиксации следующих оснасток:

• сверла;
• биты и держатели для бит;
• метчики с хвостовиками малого диаметра;
• фрезы.

Трехкулачковые

Трехкулачковые фрезерные патроны являются самоцентрирующимися и предназначены для крепления круглых или шестигранных заготовок. Конструкция включает ключ, пружину, шестерню, втулку, стопор для крепления ключа, фланец, спиральный диск и корпус с кулачками.

Корпус изготовлен из чугуна с шаровидным графитом, а кулачки — из упрочненной инструментальной стали.

Для станков ЧПУ с револьверным барабаном

Револьверная головка таких станков с ЧПУ имеет крепежные пазы и отверстия для установки режущего элемента. Главное преимущество такого оборудования — возможность использовать несколько инструментов одновременно.

Как выбрать патрон для фрезерного станка

Выбор патрона зависит от требуемых механических и прочностных характеристик, способа крепления на шпинделе, посадочного диаметра оправки и длины ее вылета. Например, цанговый патрон BT40 ER32 подходит для цанг с диаметром 32 мм и вылетом от шпинделя 70 мм.

Использование неправильной фрезерной оснастки приводит к биению, погрешностям и частым поломкам. Чтобы избежать этого, обратитесь к нам. Мы онлайн осмотрим ваше оборудование и, исходя из его технических характеристик, порекомендуем нужные патроны для фрезерного станка.
