Отличия машинных метчиков от ручных
В ручных метчиках хвостовик имеют форму квадрата для установки в метчикодержатель. Такие инструменты поставляются наборами из двух-трех штук для разных этапов обработки.
Машинно-ручные используют для работы на металлообрабатывающих центрах и вручную. Инструмент производят из высокопрочных сталей или сплавов марок HSS (Р6М5) и HSS-E.
Машинные метчики устанавливают в резьбонарезной патрон станка. У этих исполнений винтовые и укороченные канавки, а резьба вытачивается за один проход. Для изготовления используют стали HSS, HSS-Co (Р6М5К5) со стойкостью к высоким температурам и пределом прочности до 1000 Н/мм2.
Виды и применение метчиков
Рабочая часть состоит из двух частей. Заборная часть нужна для формирования профиля резьбы и черновой нарезки, а калибрующая — для зачистки и калибровки.
По способу работы выделяют следующие виды:
Метрические нарезают внутреннюю метрическую резьбу. Маркируются буквой “М”, а числа указывают на диаметр и шаг резьбы, например, М8 х 1.0.
Дюймовые используют для работы в по американскому стандарту. Диаметр указывается в дюймах, а шаг означает число витков на один дюйм.
Гаечные подходят только для резьбы на гайках. Их нанизывают на удлиненную хвостовую часть, а после окончания работы инструмент достают из патрона вместе со всеми готовыми деталями.
Трубные обозначают “G” и используют для трубной резьбы. Бывают в ручном или машинно-ручном исполнении.
Конические маркируются “K” — конические дюймовые и “Rc” — конические трубные. Более длинная заборная начальная резьба постепенно переходит в полную.
В шахматных исполнениях зубья располагаются в шахматном порядке, за счет чего уменьшается контакт с рабочей поверхностью. Это предотвращает заклинивание витков и снижает силу трения.
Метчики-раскатники обрабатывают деталь накатыванием без образования стружки. Такие инструменты используют для резьбы по цветным металлам и мягким сталям.
Канавки необходимы для отвода стружки. В ручных исполнениях канавка чаще всего прямая.
Однопроходные
Однопроходные метчики используют в уже просверленных отверстиях для вытачивания винтовой резьбы. На рабочей части инструмента находятся заточенные кромки, а на хвостовике — посадочное место чаще всего овальной или квадратной формы.
Двухпроходные
Для качественной ручной резьбы необходим набор из как минимум двух метчиков: для черновой и чистовой обработки. Сначала необходимо срезать тонкий слой металла и сформировать канавку, затем вторым номером углубить отверстие и зачистить его. Эти наборы подходят для работы с диаметрами до 3 мм.

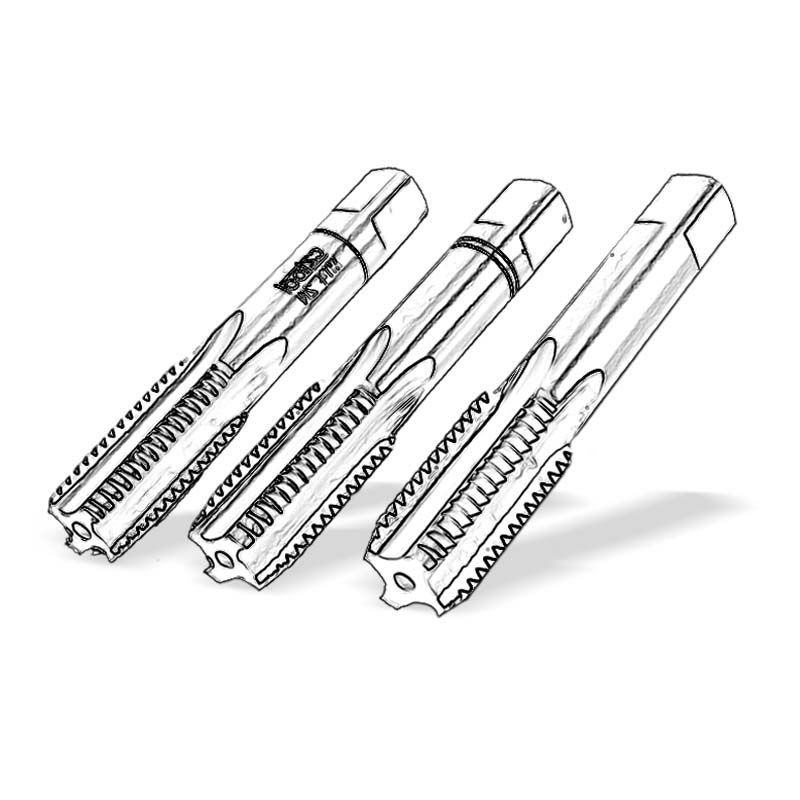

Трехпроходные
В комплекте трехпроходных метчиков идут три инструмента: для черновой резьбы, для углубления отверстия, для чистовой обработки. Отличить их друг от друга можно по рискам и конструктивным особенностям. Так, у первого минимальный диаметр, а верхняя часть режущих зубьев обрезана. У второго — короткая заборная часть и более длинные гребни. Третий метчик имеет диаметр, совпадающий с диаметром формируемой резьбы, и полные гребни режущих зубцов.
Метчики для станков с ЧПУ
Машинные метчики используют на фрезерных, сверлильных и токарных станках и металлообрабатывающих центрах. За счет квадратного хвостовика инструмент надежно фиксируют в цанговом патроне. Для отвода стружки и подачи смазочно-охлаждающей жидкости используют прямые или винтовые канавки.
Метчики для глухих отверстий

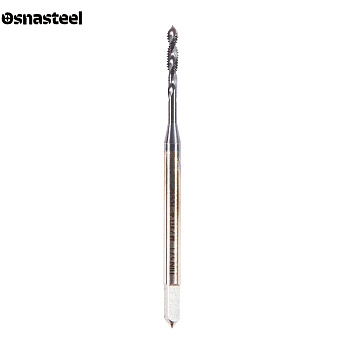

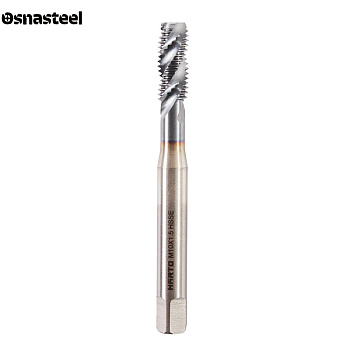

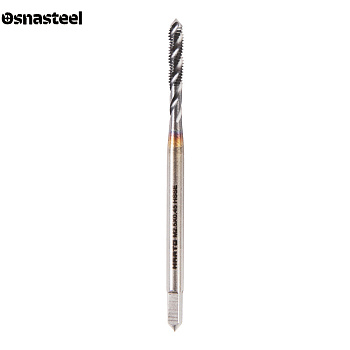

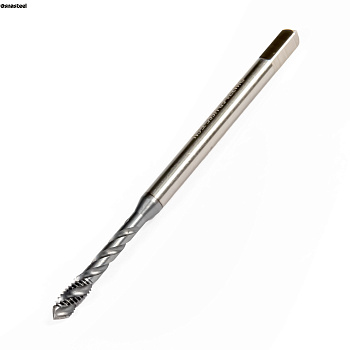

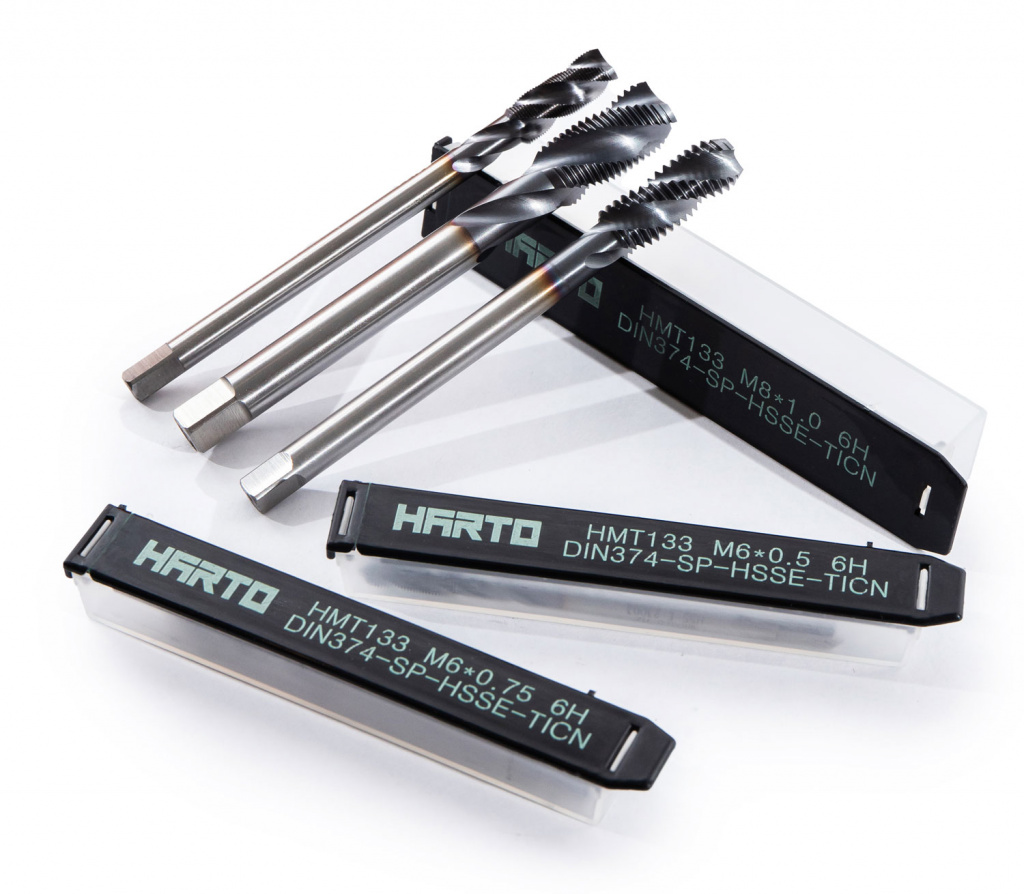

Для проточки глухих отверстий применяют метчики на оборудовании с ЧПУ. Благодаря винтовым канавкам во время работы стружка выходит наверх противоположно направлению движения корпуса. Угол наклона канавки отличается в зависимости от конкретных моделей. Для увеличения срока службы на инструмент дополнительно наносят защитное покрытие.
Для сквозных отверстий

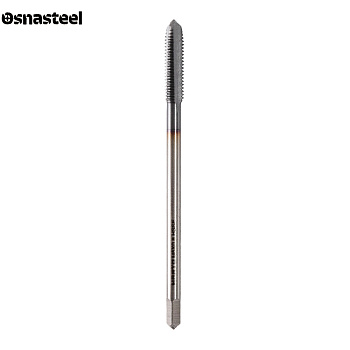

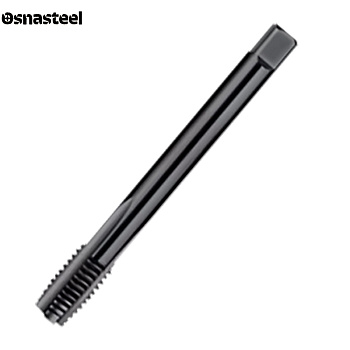

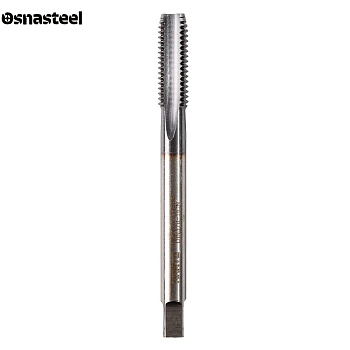

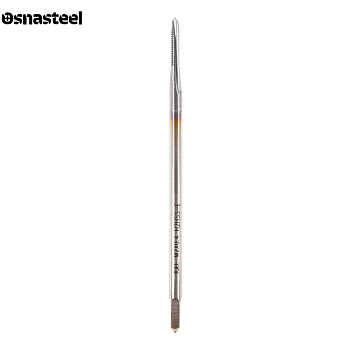

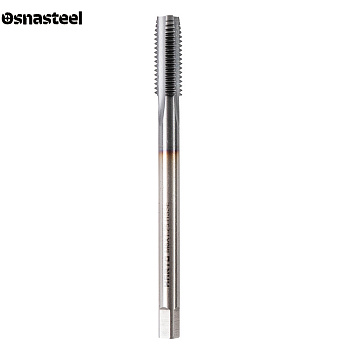

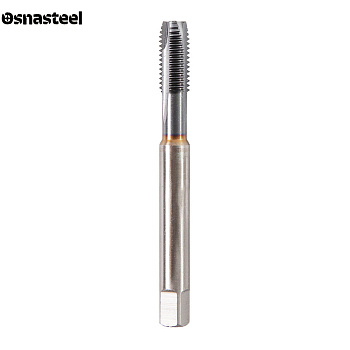

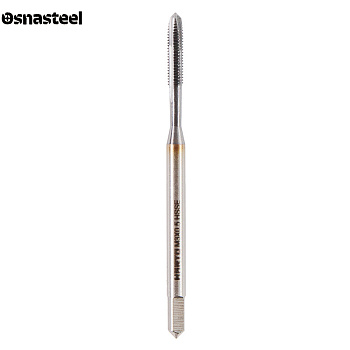

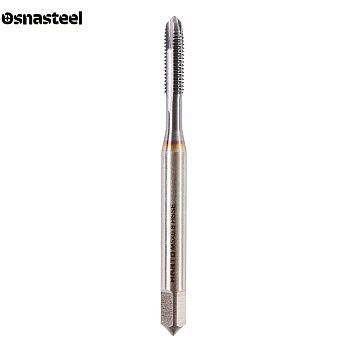

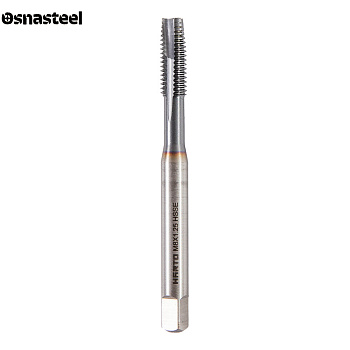

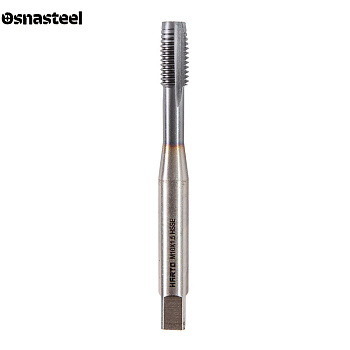

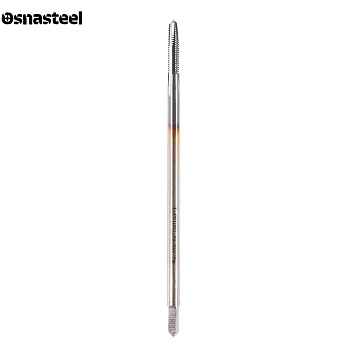

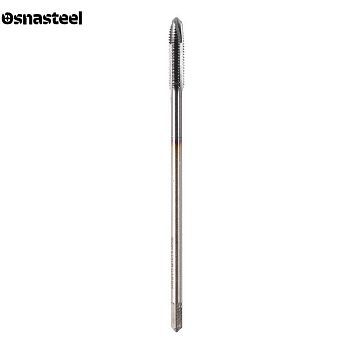

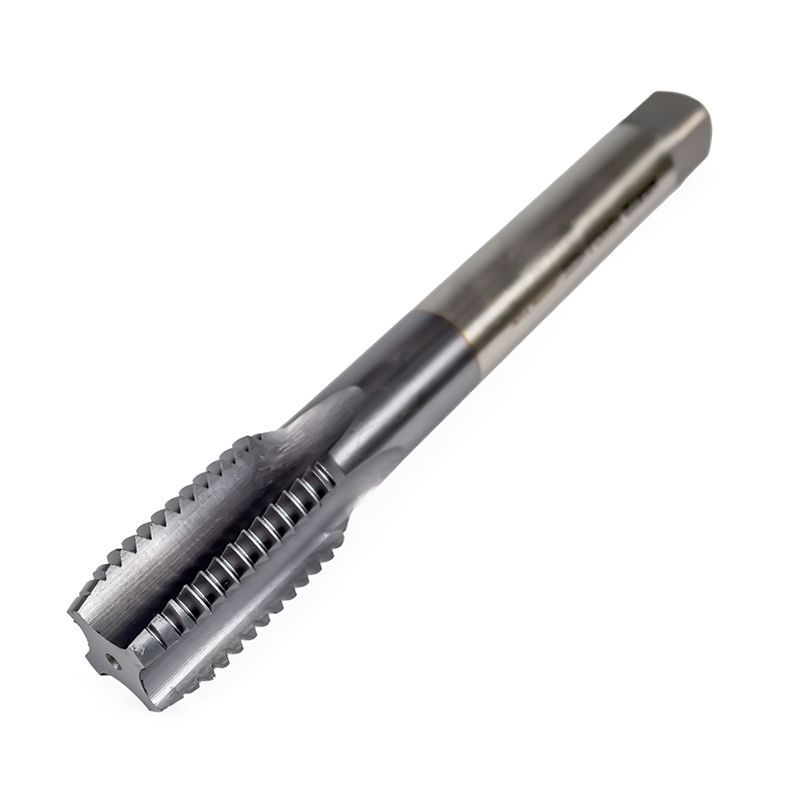

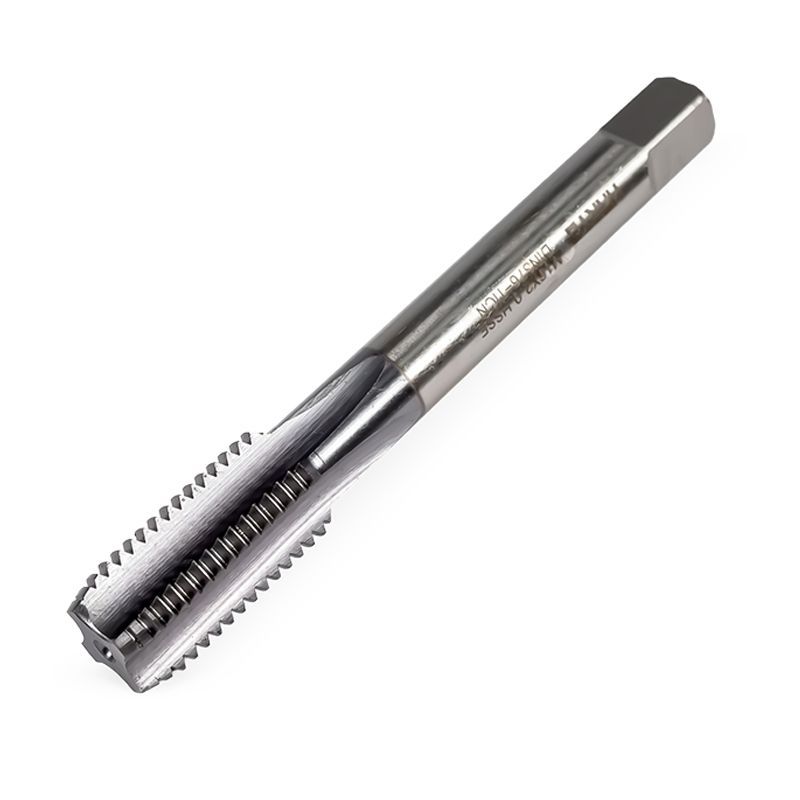

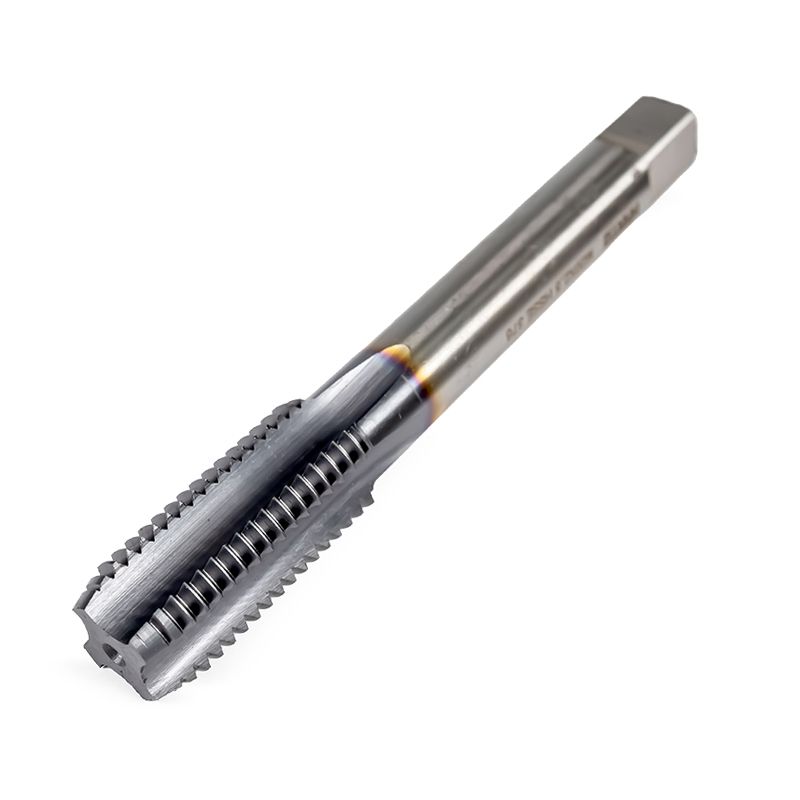

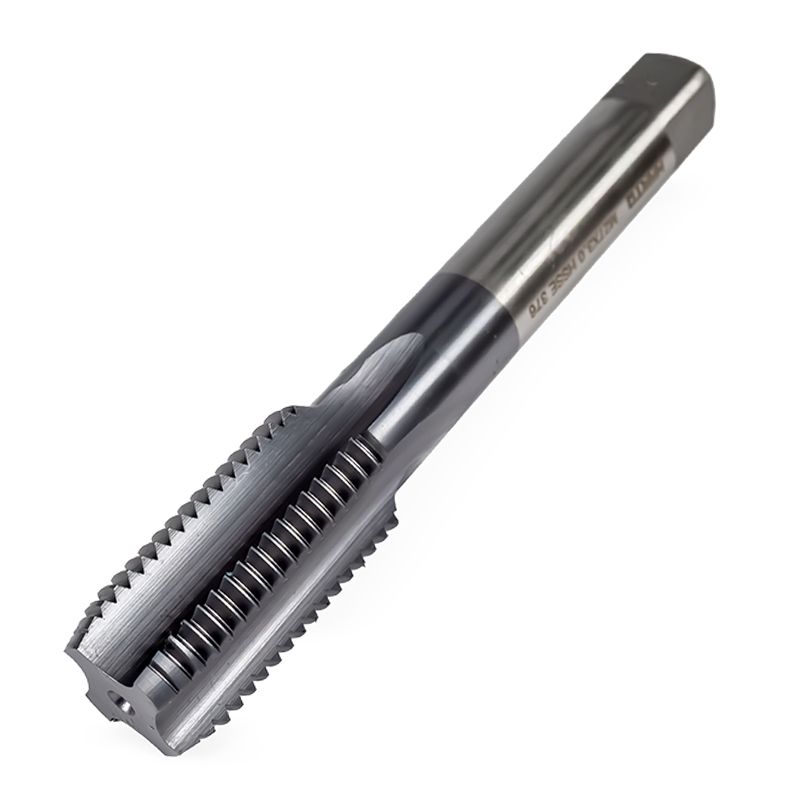

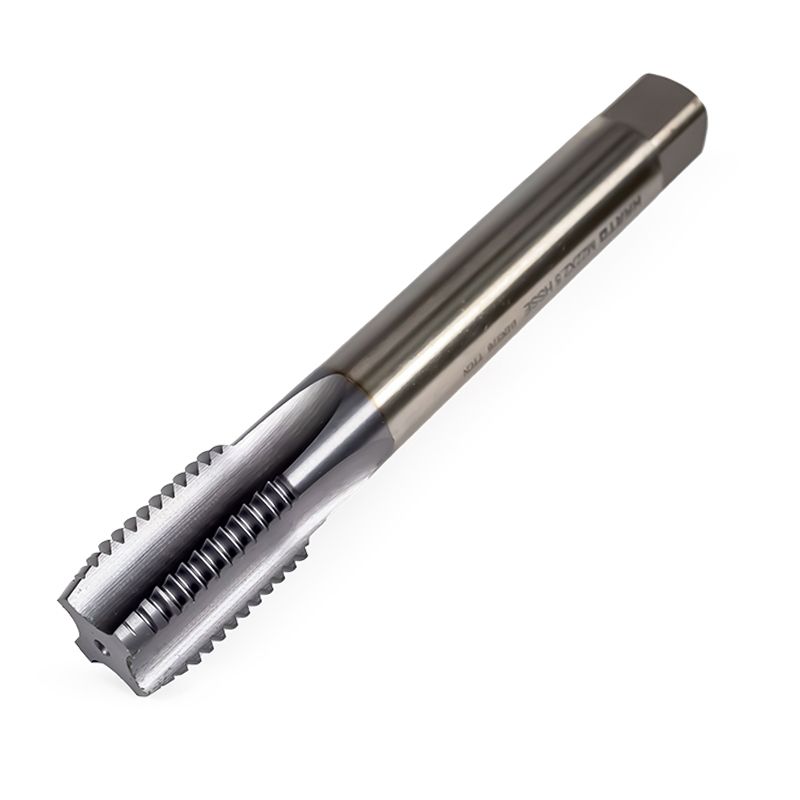

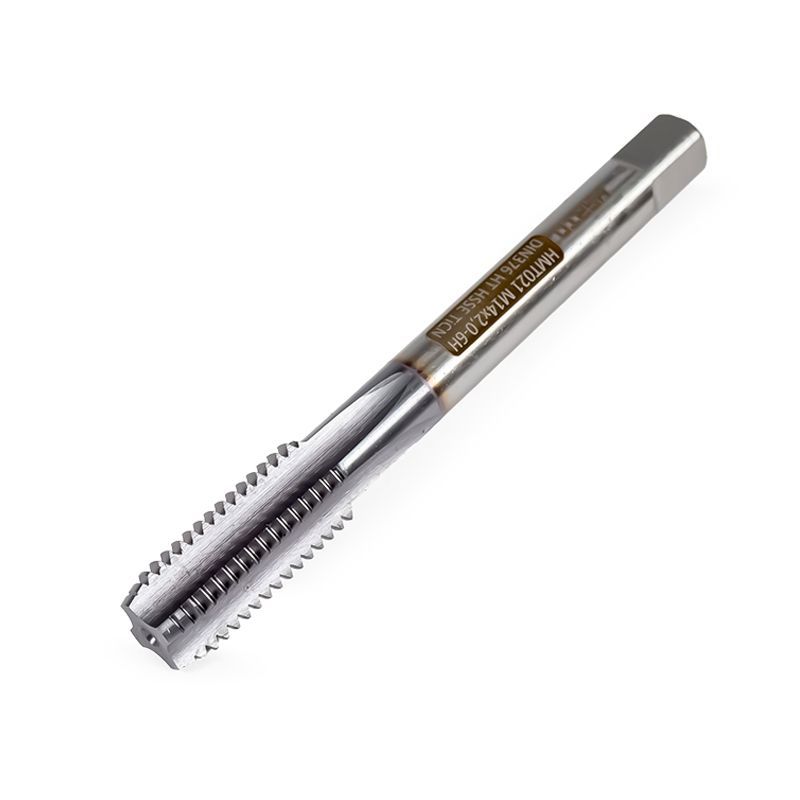

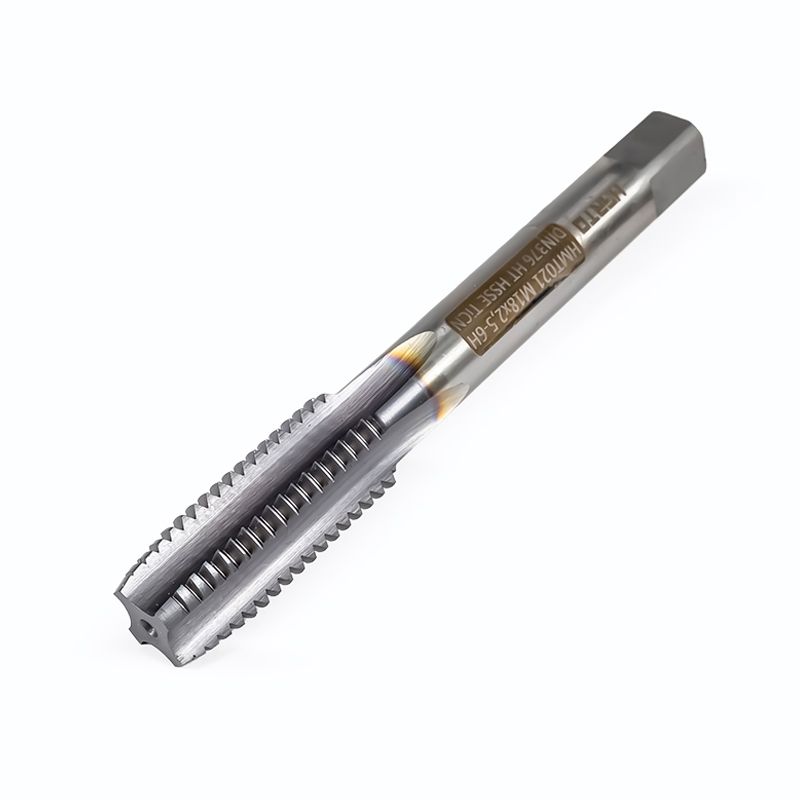

Для проточки сквозных отверстий используют метчики с прямыми канавками или прямыми канавками со спиральной подточкой. У инструментов с проходным хвостовиком рабочая часть по диаметру больше, чем хвостовик. В исполнениях с усиленным или непроходимым хвостовиком, напротив, диаметр хвостовика равен или больше диаметра рабочей части.
С проточкой
Специальная проточка на хвостовике машинного метчика позволяет фиксировать его на станке. Машинно-ручные исполнения помимо проточки оснащены квадратом на хвостовике для крепления в воротке.
