Фрезы со сменными пластинами

Преимущества фрез со сменными пластинами

Такие режущие инструменты имеют больше преимуществ по сравнению с монолитными. Они обеспечивают высокую производительность обработки деталей, так как не нужно перетачивать пластины и снимать оборудование со станка. Достаточно быстро заменить элемент на новый.

Сами металлообрабатывающие детали производят из прочных сплавов металлов. Они устойчивы к повышенным температурам и механическим повреждениям. Срок эксплуатации корпуса фрезы тоже увеличивается.

Недостатки фрез со сменными пластинами

К минусам можно отнести только сложности в выборе нужных сменных деталей из широкого ассортимента.

Виды фрез с СМП

Режущее оборудование со сменными твердосплавными пластинами бывает нескольких видов.

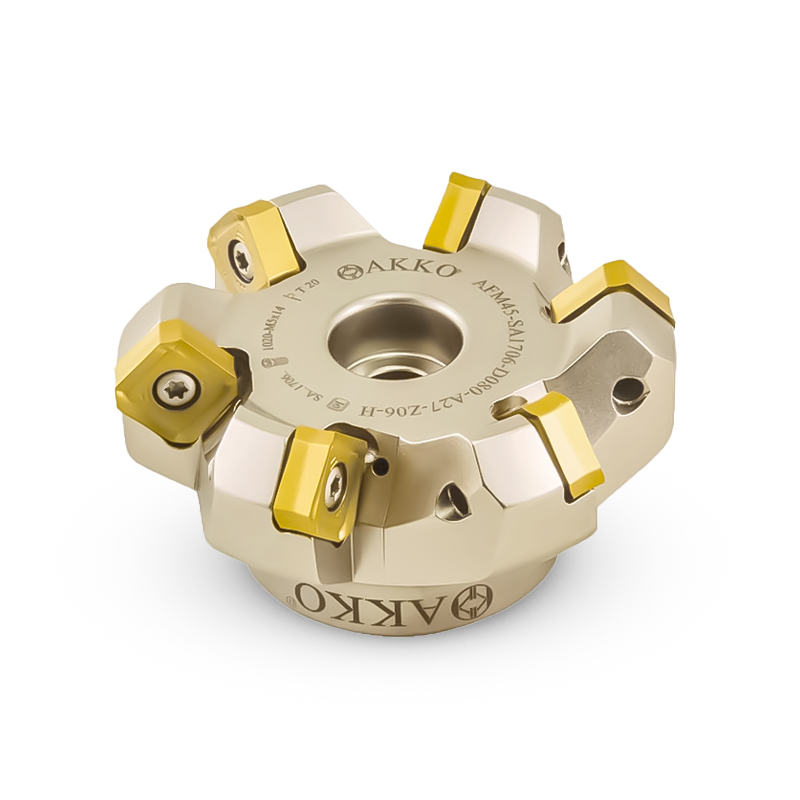

Торцевые считаются универсальной моделью. У них режущая кромка находится только с торца, а для металлобработки используют как цилиндрическую, так и боковую части. Эти исполнения делятся на фрезы с коническим или насадным хвостовиком.

Т-образные металлорежущие инструменты используют для обработки пазов, которые имеют форму буквы “Т”. Их устанавливают на вертикально- или продольно-фрезерных станках. Конструкция деталей представляет собой диск с лезвиями по бокам и разными направлениями кромок у соседних зубьев.

У концевых фрез режущие элементы находятся на конце цилиндрического корпуса. Фасочной оснасткой обрабатывают фаски с углом от 30 до 60 градусов. Сферические модели позволяют делать плавные переходы на пазах, уступах или карманах.

Сами сменные пластины бывают следующих форм:

• А – параллелограммные;
• М – ромбические;
• Р – пятигранные;
• О – восьмигранные;
• R – круглые;
• S – квадратные;
• W – тригональные;
• Z – другой формы.

Области применения фрез с наборными пластинами

Инструменты предназначены для обработки металлов и сплавов различными операциями.

Торцевыми фрезами вырезают прерывистые плоскости и поверхности деталей штампов и пресс-форм. Круглые торцевые используют для фрезерования под углом, сложного торцевого фрезерования и профильной обработки. Чем больше угол плоскости у оснастки, тем для более тонкостенных заготовок и точных работ она подходит. Так, инструменты с углом 45 градусов используют для нержавеющей стали и других твердосплавных заготовок, а с прямым углом — для обработки уступов.

Концевые применяют для вытачивания канавок, сквозных пазов, карманов и других операций.

Торцово-цилиндрические фрезы или “кукурузы” состоят из ряда параллелограммных сменных элементов. Ими фрезеруют сложные многослойчатые поверхности обрабатываемых деталей.

Дисковые инструменты эффективнее всего при резке крупногабаритных изделий и для пакетной обработки. Канавки с угловым профилем вытачивают угловыми фрезами.

Как происходит крепление сменных пластин

Классическим способом механического крепления сменных твердосплавных пластин является фиксация зажимным винтом через центральное отверстие. Однако для режущих инструментов диаметром 8-10 мм это недостаточно эффективный вариант. Тогда крепеж осуществляется так: винт установлен над пластиной, а его головка выступает клином. Так фиксация становится надежнее, а замена режущего элемента проще.
